Опис

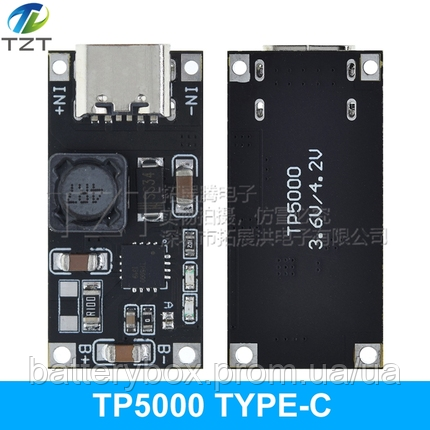

Ця невелика плата містить контролер зарядки TP5000. Мікросхема має індикацію процесу зарядки та автоматично відключає акумулятор при досягненні на ньому напруги. Під час зарядки світиться червоний світлодіод, а коли батарея повністю заряджена, світиться зелений світлодіод.

Напругу на пристрій можна подавати двома способами: через роз'єм Type-C, який використовується в будь-яких сучасних смартфонах, або паянням проводів, обійшовши роз'єм Type-C.

Процес зарядки акумулятора нічим не відрізняється від зарядки мобільного телефону, яскраві світлодіоди повідомлять вас про закінчення зарядки акумулятора.

• Розміри модуля.................................. 5 х 17 х 42 мм

За замовчуванням плата налаштована для зарядки LiFePo4 акумулятора, струм заряду 1А

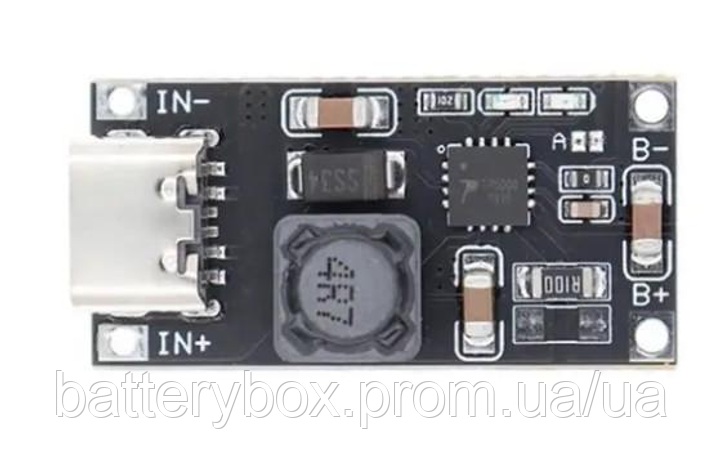

Щоб переналаштувати для заряду Li-ion акумулятора, потрібно замкнути на платі перемичку "A"

Струм зяряду акумулятора регулюється резистором поруч із контактом "B+"

Якщо на вільну площадку добавити резистор 0.2 Om - струм заряду буде 1,5А

Якщо на вільну площадку добавити резистор 0.1 Om - струм заряду буде 2А

Якщо замінити існуючий резистор R100 на резистор 0.2 Om - струм заряду буде 0,5А

*Для живлення плати потрібно використовувати кабель USB-A - Type-C. Кабелі Type-C - Type-C плата не підтримує
