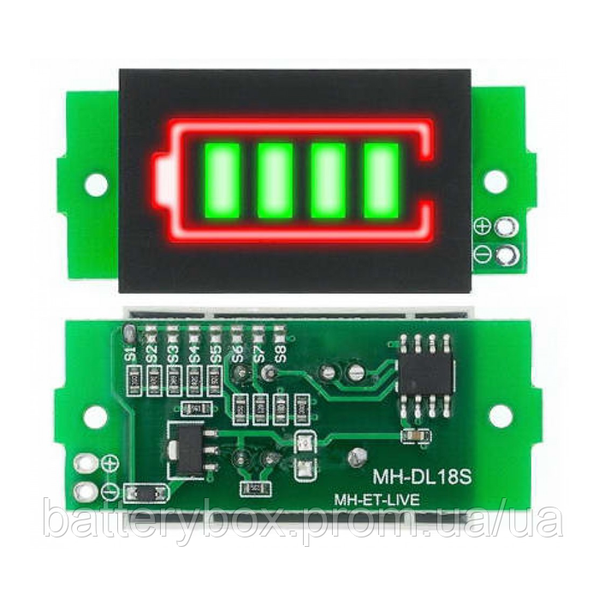

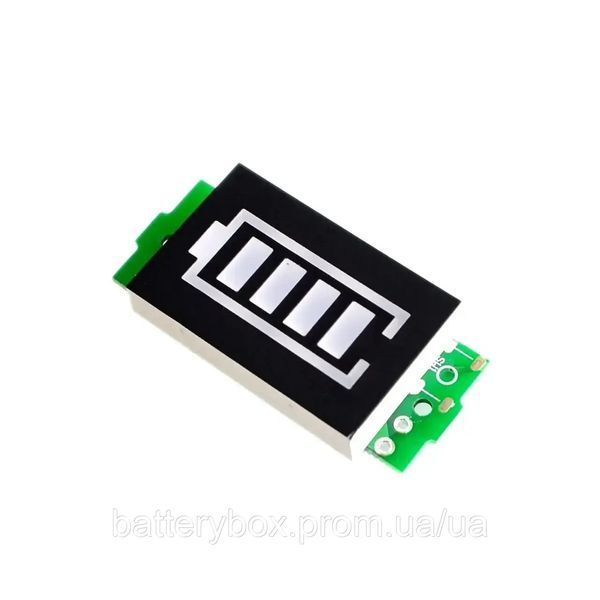

Універсальний індикатор рівня заряду для Li-ion батареї MH-DL18S зелений 1S-8S.

Модуль у реальному часі відображає рівень заряду акумулятора, але якщо Ви хочете періодично перевіряти стан заряду, під'єднайте в ланцюг кнопку з/без фіксації.

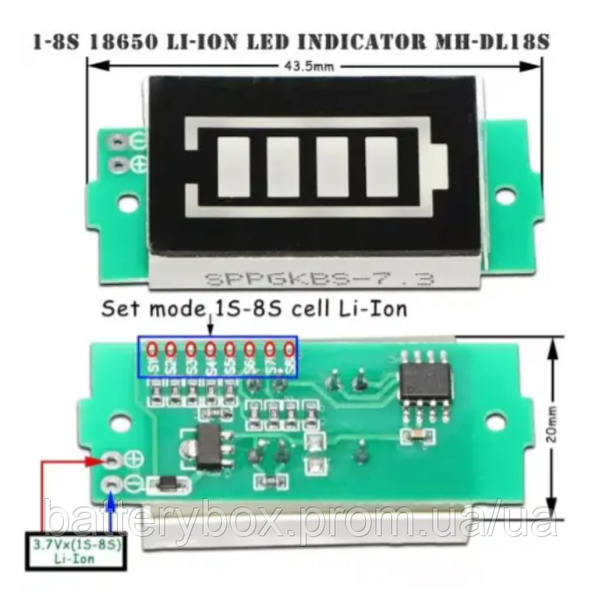

Модуль дає змогу встановити за допомогою підпаювання однієї перемички на платі (допускається тільки одна) необхідну конфігурацію батареї (N - кількість тестованих осередків) від 1S (3.3-4.2В) до 8S (28.6-33.6В).

Режими роботи:
напруга батареї перевищує N(кількість елементів батареї) * 3,3 В, буде відображатися одна смужка індикатора
напруга батареї перевищує N * 3,5 В, відображатимуться дві смужки індикатора
напруга батареї перевищує N * 3,7 В, відображатимуться три смужки індикатора
напруга батареї перевищує N*3,9 В, відображатимуться чотири смужки індикатора
напруга акумулятора менша, ніж N * 3,3 В, 4 смужки індикатора будуть вимкнені (акумулятор необхідно зарядити).
діапазон вимірювання напруги: 3 - 34 В
точність вимірювання: 2%
струм споживання: 5 мА
діапазон робочих температур: -20 до +50 °С
розміри модуля: 44*20*7 мм
розміри дисплея (індикатора): 31 x 20 мм
колір дисплея: контур батареї - червоний, рівень заряду - зелений.
